土木図面の作図を、
もっとスマートに。
寸法・引出線・標高・勾配・法面ケバ・図枠・Excelテーブルまで、土木設計の現場で毎日使う作図ツールを一つのプラグインに集約。完全無償でご利用いただけます。

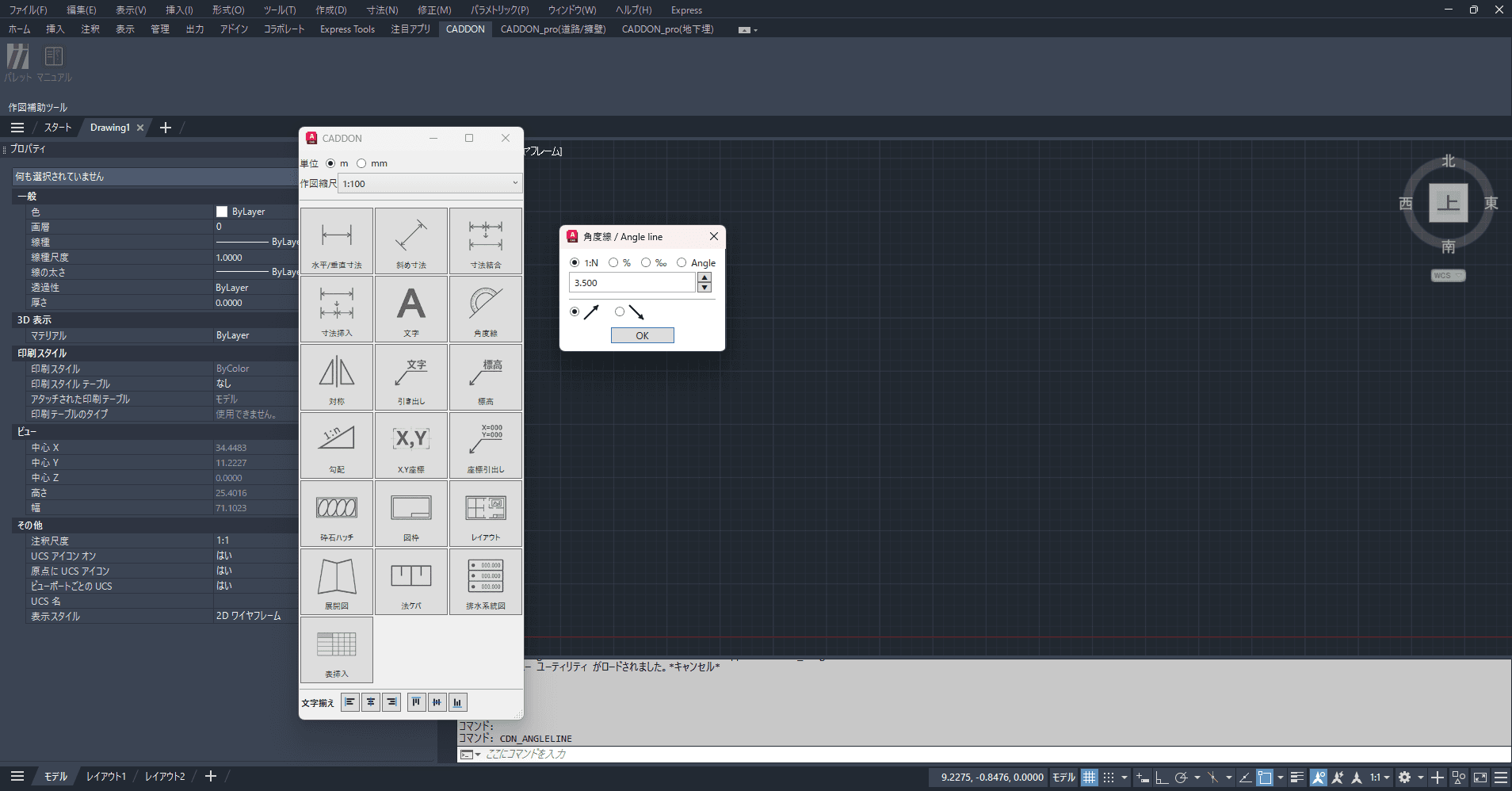

CADDON 作図補助ツール — 操作イメージ
土木設計の現場で毎日使うツールを、一つに。
寸法・引出線から標高・勾配・法面ハッチング、図枠・Excelテーブルまで。AutoCADの日常的な作図作業を効率化するコマンドをまとめた無償プラグインです。
寸法ツール
水平・垂直・斜め（位置合わせ）寸法の作成から、寸法の結合・分割まで対応。m図面・mm図面いずれにも使用でき、縮尺に応じた正確な寸法記入を効率化します。
標高・勾配・角度線
標高旗上げ、勾配記号（1:N / % / 勾配）の自動作図、任意の傾斜を持つ角度線を配置。道路・擁壁・法面・水路設計の現場で欠かせない注記をコマンド一つで作成できます。
引出線・文字・座標
土木図面向け引出し線（MLeader）の作成と高さ調整、文字の一括位置揃え・文字高の調整、UCS基準のXY座標(測量座標)の自動設定に対応。図面仕上げ作業を効率化します。
砕石ハッチ・法面ツール
砕石ハッチ・法面ケバのハッチングコマンドを搭載。領域を指定するだけで土木図面標準のパターンを自動生成します。
図枠・レイアウト・展開図寸法
図枠の自動挿入、ペーパー空間のレイアウト・ビューポート管理、展開図の寸法作成に対応。縮尺とレイアウトを整合させた図面仕上げをAutoCAD上で完結できます。
4つのステップで、すぐに始められます。
アカウント登録
メールアドレスで無料アカウントを作成します。クレジットカードの登録は不要です。
ライセンスキーを受け取る
管理者よりライセンスキーが発行されます。ダッシュボードからも確認できます。
プラグインをインストール
セットアップファイルを実行するだけ。AutoCADのリボンに CADDON タブが追加されます。
パレットからコマンドを起動
CDN_PALETTEコマンドでパレットを表示。単位（m/mm）と縮尺を設定したら、各ボタンから作図コマンドをすぐに起動できます。
シンプルな料金プラン
アカウント登録だけで、すべての機能を個人・法人問わず無償でご利用いただけます。
よくある質問
AutoCAD 2025・2026・2027に対応しています。Civil 3Dには対応しておりません。
はい、CADDON 作図補助ツールは完全無償でご利用いただけます。ライセンスキーの取得にはアカウント登録が必要です。
はい、CDN_PALETTEで単位（m / mm）を選択できます。縮尺も1:100〜1:2500など任意に設定可能です。
はい、ダッシュボードからデアクティベーション（無効化）を行い、新しいPCでアクティベーションすることで移行できます。
CADDON_Road・CADDON_Struct・CADDON_Undergroundは道路設計・擁壁・地下埋設物に特化した高度な機能を提供する有料ツールです。CADDON 作図補助ツールは、AutoCADの日常的な作図全般を補助する汎用ツールです。
