3Dデータ取込（LandXML）

LandXML / J-LandXMLファイルから、地形・座標点・平面線形・計画縦断・現況縦断をAutoCADの図面に取り込みます。Civil 3Dは不要です。

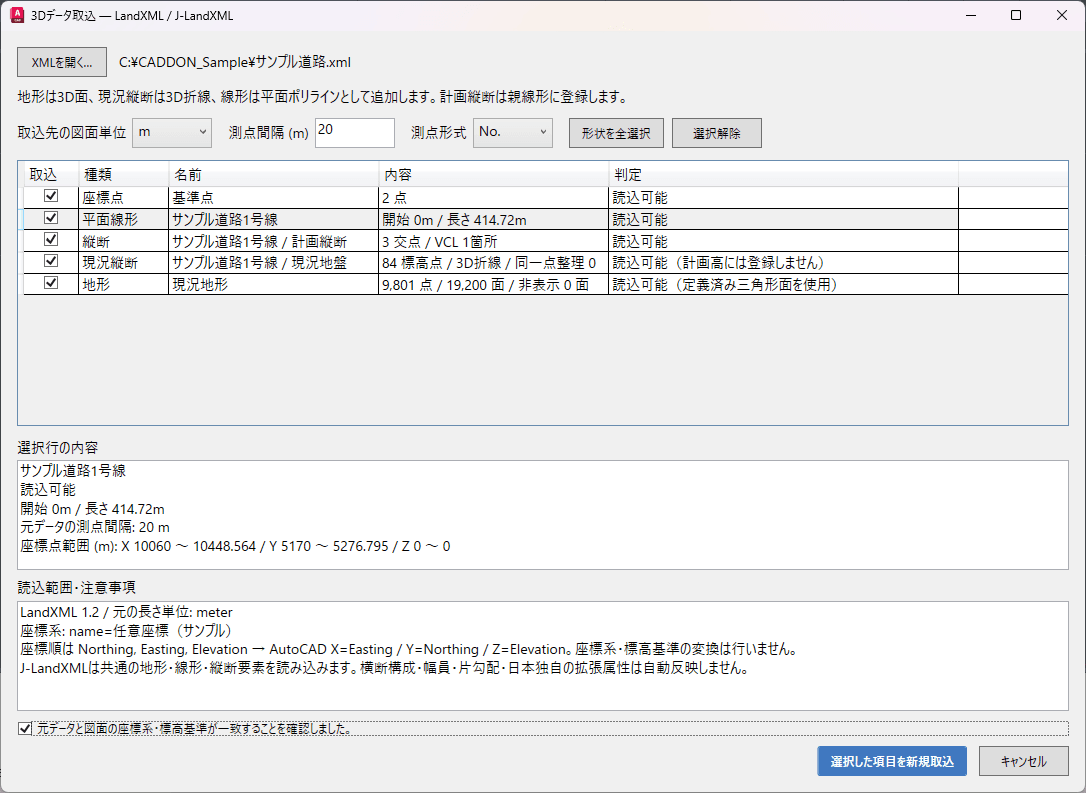

取り込む項目を一覧から選択

「XMLを開く…」でファイルを選ぶと、含まれている地形・線形・縦断を一覧表示し、項目ごとに読込できるかを判定します。取込先の図面単位（m / mm）・測点間隔・測点形式（No. / k）を確認して取り込みます。元のファイルは読み取り専用で開き、変更しません。

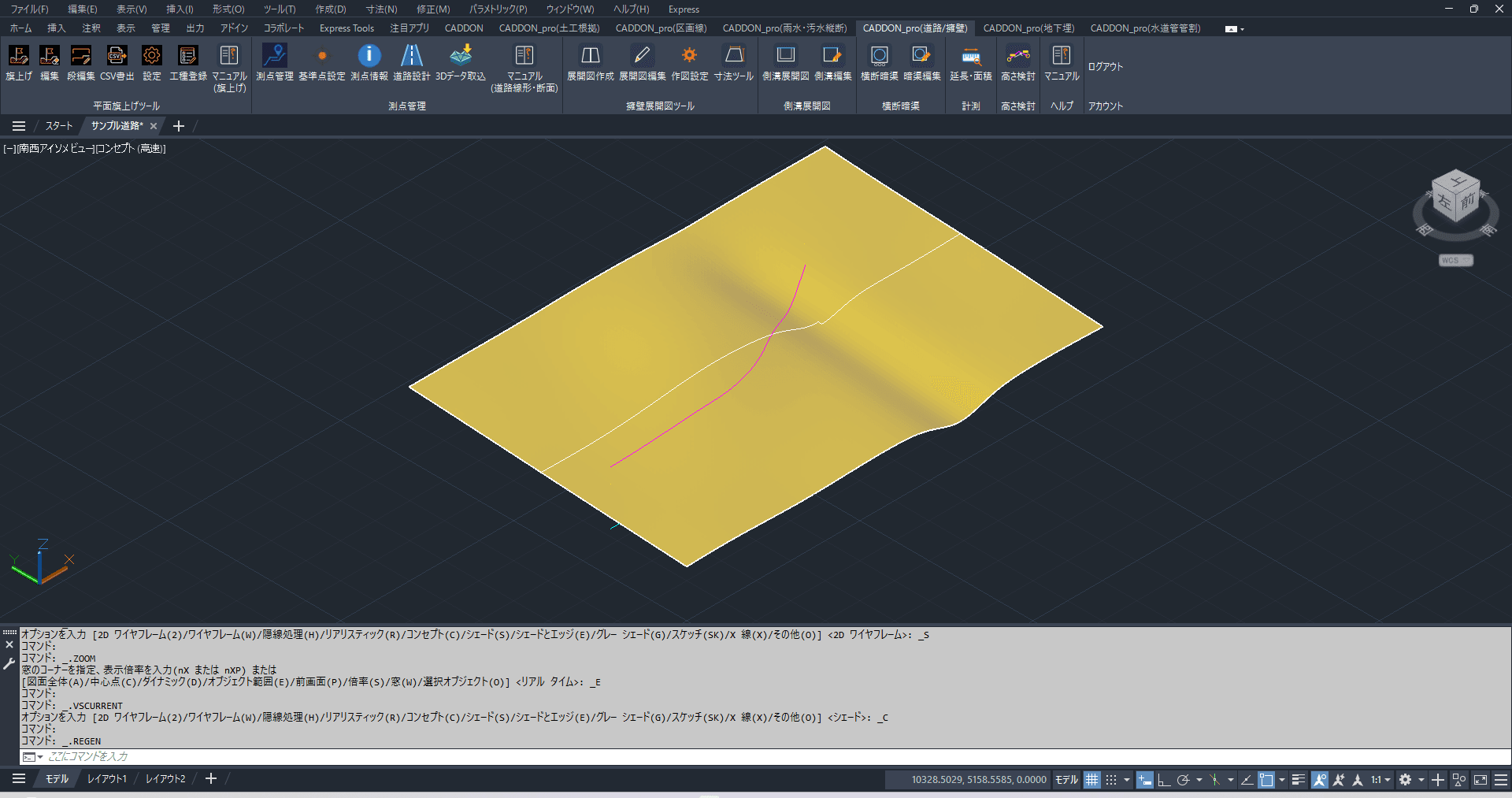

地形は三角形の3D面として取り込み、土工設定の対象地形として使えます。座標点は標高付きの点、現況縦断は3D折線として追加されます。

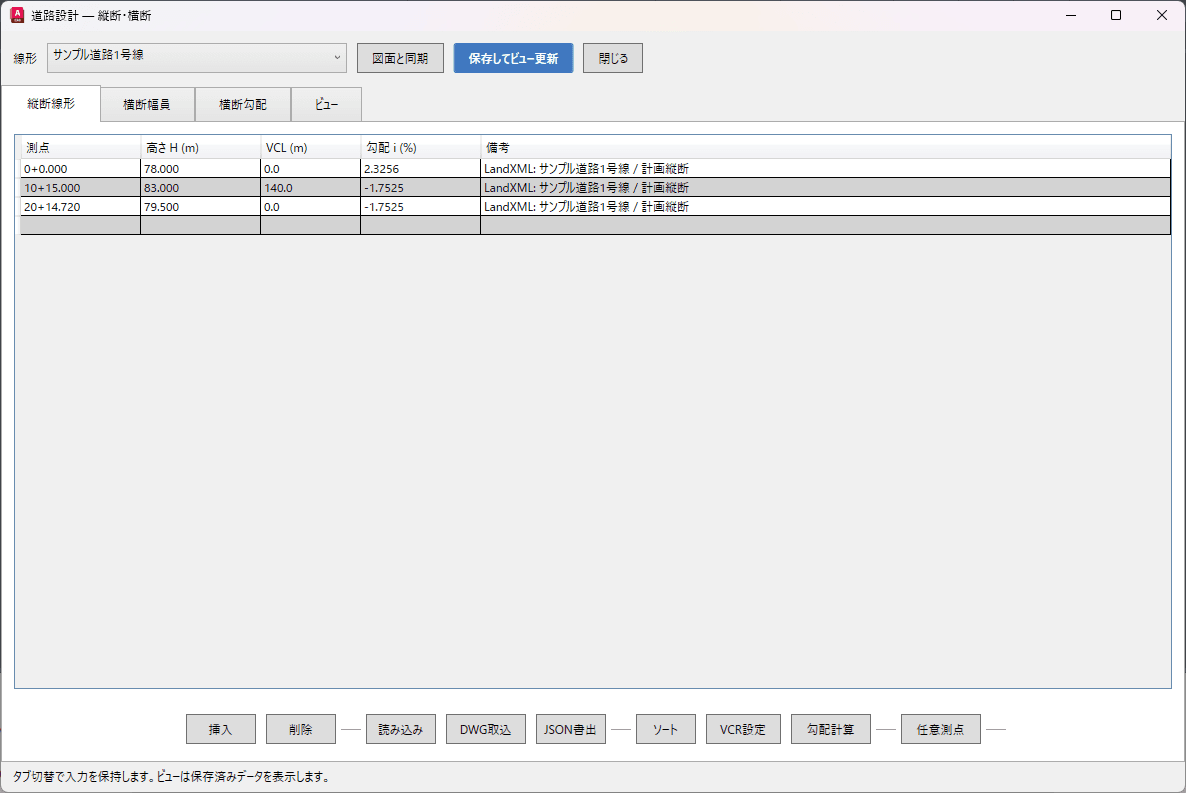

平面線形（直線・円弧）は新しい線形として登録され、選んだ計画縦断はその線形の縦断線形として道路設計画面に入ります。あとは幅員・勾配を入力するだけで横断を確認できます。クロソイドなどの緩和曲線や、横断構成・片勾配の自動変換には対応していません。

7日間の無料トライアル。クレジットカードの登録が必要です。
