Feature
多彩な旗上げに対応する寸法ツール
縦横比の違う旗上げ、斜長の自動計算、標高旗上げなど5種類のサブ機能で展開図の寸法作業を効率化します。

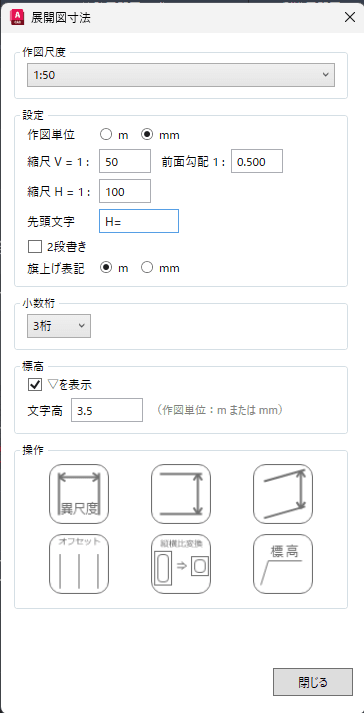

縦横比の違う寸法・旗上げに対応
縦横比の異なる水平・垂直寸法を自動で処理します。前面勾配に応じた傾き補正も自動で行われるため、重力式擁壁の展開図に特有の複雑な寸法形状にも対応できます。設定画面でパラメータを入力したら、後はクリックするだけで旗上げを作図します。

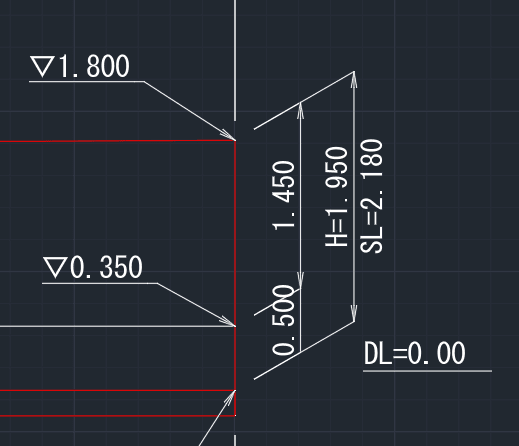

ブロック積の斜長を自動計算
ブロック積擁壁で必要なスライド寸法（斜め寸法）は、SL値（斜面長）を自動計算して配置します。寸法オブジェクトを変更するたびにSL値が自動再計算されるため、設計変更後の修正漏れを防ぎます。

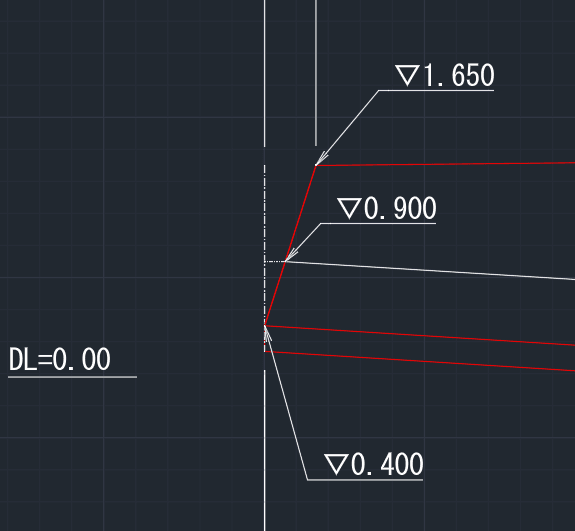

標高旗上げも簡単配置
標高値を旗上げ形式で配置する標高旗上げ機能を搭載。m単位・mm単位どちらにも対応し、小数桁数も自由に設定できます。展開図に必要な寸法・標高注記をすべてこのツールで統一して作成できます。
