Feature
擁壁展開図の自動作図
断面パラメータを入力するだけで、展開図・断面図・旗上げ寸法を一括生成。設計変更にも再作図不要で対応できます。

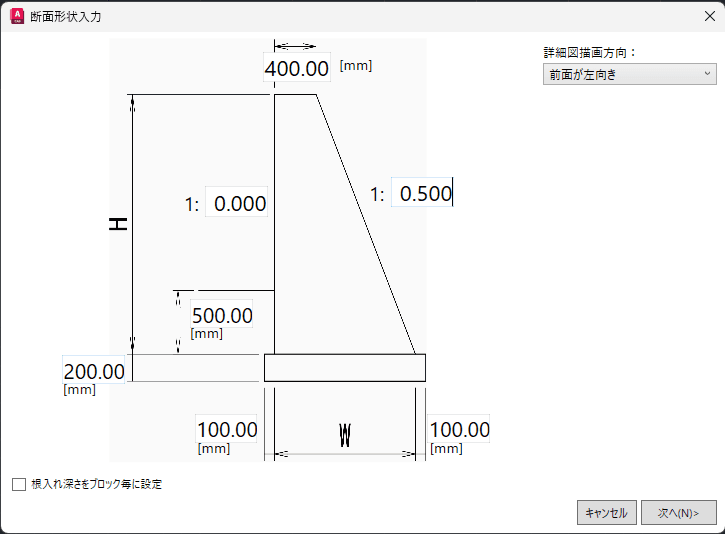

断面パラメータを入力するだけで完成
重力式擁壁・ブロック積擁壁の2タイプに対応。壁タイプ・縮尺・描画方向を選択し、天端幅・前後面勾配・フーチング・根入れなどのパラメータを入力するだけで、展開図・断面図・旗上げ寸法を一括生成します。図面上で挿入点をクリックすれば配置完了です。

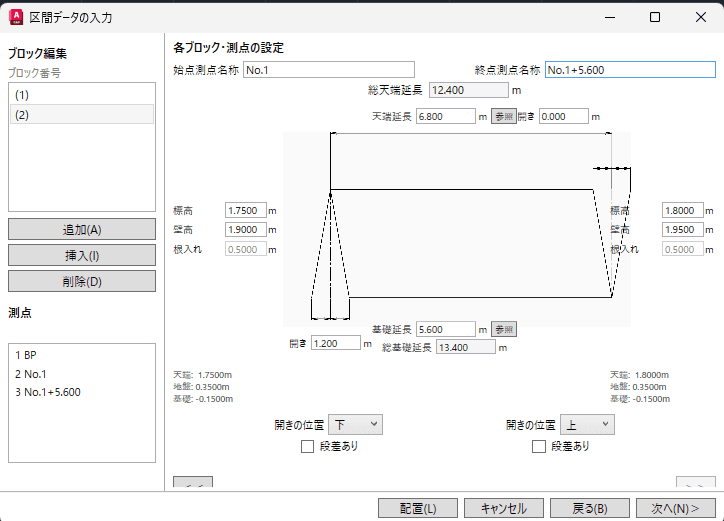

設計変更もブロックごとに再編集
作成した展開図はブロックごとに個別編集が可能です。設計変更があっても展開図を最初から作り直す必要はなく、対象のブロックを選択して修正するだけ。作図データはすべて図面内に保存されるため、あとからいつでも呼び出して編集できます。

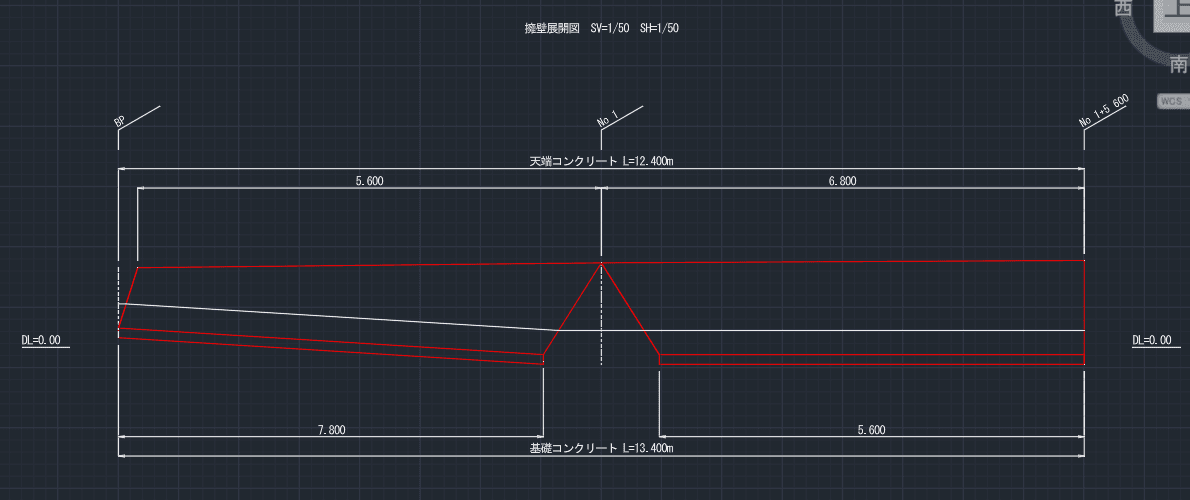

作図設定を全展開図に一括反映
DL（基準標高）・縦横縮尺・旗上げの高さや角度などの作図設定を変更すると、現在の図面内にあるすべての展開図に一括反映されます。縮尺変更や提出フォーマットの変更にも素早く対応できます。
