展開図作成の手間を、
ゼロに近づける。
擁壁の展開図を一から手書きしていませんか？CADDON 展開図作成補助セットなら、UTUNFOLDコマンドで断面パラメータを入力するだけで、重力式・ブロック積・自由勾配側溝の展開図を自動作図。旗上げの配置まで自動化し、設計変更にも素早く対応できます。
※ トライアル開始にはクレジットカードの登録が必要です

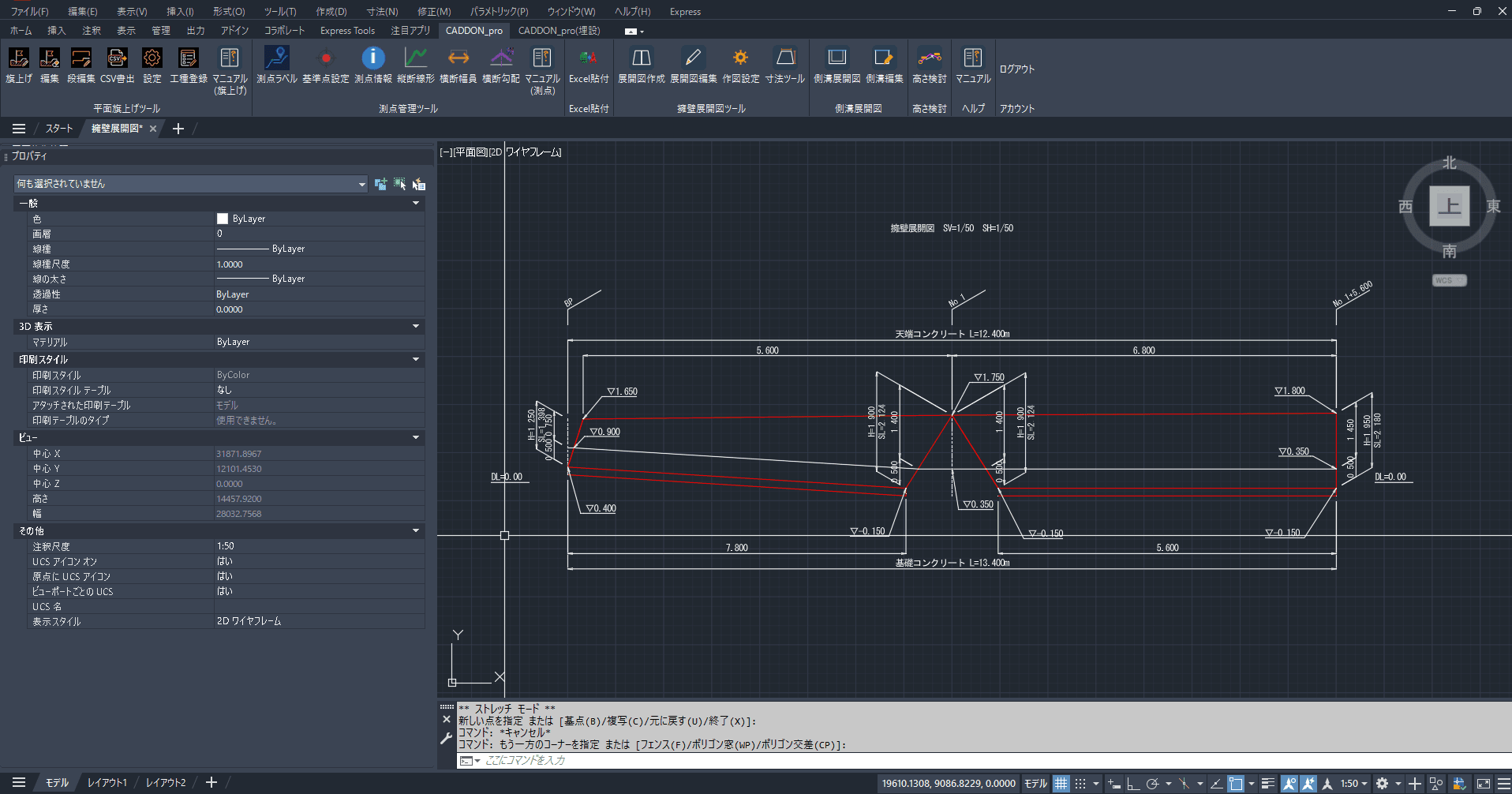

展開図作成補助セット — 完成イメージ

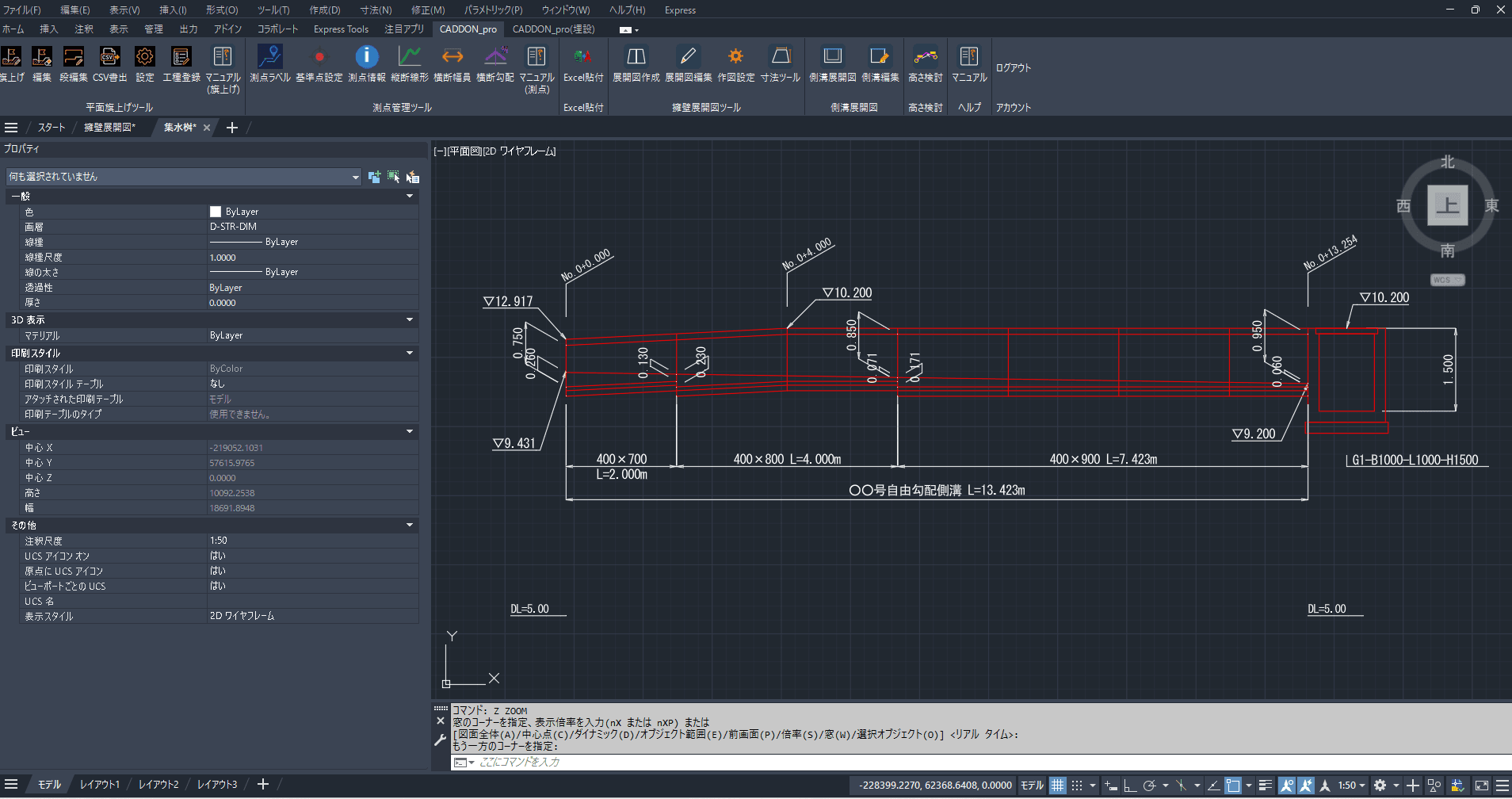

自由勾配側溝展開図－完成イメージ
こんなお悩みはありませんか？
展開図を1枚作るのに半日以上。図面枚数が多いと工期が厳しい
設計変更のたびに数値を手計算してやり直し。ミスも起きやすい
ブロックごとの高さ管理が煩雑で、整合性の確認に時間がかかる
CADDON 展開図作成補助セットが、これらすべてを解決します。
擁壁・自由勾配側溝設計の作図作業を、半自動化する。
断面パラメータを入力するだけで展開図が完成。標高管理から旗上げ配置まで、構造図作成に必要な作業を半自動化。AutoCAD上で完結できます。
擁壁展開図の自動作図
重力式擁壁・ブロック積擁壁の2タイプに対応。天端幅・前後面勾配・フーチング・根入れなどの断面パラメータを入力するだけで、展開図・断面図・旗上げ寸法を一括生成します。設計変更時はブロックごとに再編集でき、作り直し不要。作図データは図面内に保存されます。
詳細を見る自由勾配側溝展開図
上流端・下流端の標高と測点を入力するだけで、勾配を自動計算して側溝展開図を作成。中間点（折れ点）の追加や集水桝の配置にも対応。プレビュータブで各区間の勾配・集水桝位置を確認してから作図できます。作成後も各区間を個別に編集可能です。
詳細を見る高さ検討
ポリラインを使って擁壁・側溝の高さ検討をAutoCAD上で行えます。水路高・擁壁天端高・交差点巻込み高など、通常は複数図面をまたいで行う高さ計算を1画面で視覚的に確認できます。ポリラインを編集するたびに注釈が自動更新されます。
詳細を見る4つのステップで、すぐに始められます。
アカウント登録・購入
メールアドレスで無料アカウントを作成し、年額プランを購入。7日間の無料トライアルでまず試せます。
プラグインをインストール
セットアップファイルを実行するだけ。AutoCADのリボンに CADDON タブが追加されます。
UTUNFOLDで展開図を作成
擁壁タイプ・単位・縮尺を選択し、ブロックごとの長さ・標高・根入れを入力。図面上をクリックすると展開図が自動描画されます。
高さ検討・旗上げで仕上げ
HEIGHTSTUDYで標高確認、UTDIMTOOLで寸法を整え、旗上げを自動配置。そのまま納品図面として使用できます。
お客様の声
CADDONは無料にもかかわらず、日々の設計業務で本当に必要な機能がしっかり詰まっています。実業務してある方が開発しているため『こんな機能が欲しい』という気持ちにしっかり応えてくれます。一度使えば、もう他の手段には戻れません。
地下埋の平面横断トレースが毎回かなりの時間がかかっていましたが、地下埋設物セットのおかげで1/10の作業量になりました。とくに横断図に一括作図と干渉チェックが気に入りました。
旗上げ作業が手作業で数日かかっていたのが、CADDON_proを導入してからは数時間で完了するようになりました。若手社員の教育コストも大幅に削減できています。
測点情報の自動取得が便利で、手入力のミスがなくなりました。年額39,800円でこの効率化は、コストパフォーマンスが非常に高いです。
AutoCAD上で完結するのが最大の魅力です。他のソフトに切り替える手間がなく、図面を開いたまま全ての作業ができるので、集中力が途切れません。
法人プランで複数名に導入しましたが、チーム全体の作業効率が目に見えて向上しました。ライセンス管理もわかりやすくて助かっています。
図面修正の作業時間が以前の3分の1以下になりました。残業が減り、プライベートの時間が増えたのが一番うれしいです。
シンプルな料金プラン
必要な機能がすべて含まれた、わかりやすい年額プランです。
個人プラン
- ライセンスキー 1件
- 全機能利用可能
- メールサポート
- 年間アップデート対応
7日間の無料トライアル付き
よくある質問
AutoCAD 2025・2026・2027に対応しています。Civil 3Dには対応しておりません。
はい、どちらにも対応しています。起動時にタイプを選択し、それぞれのパラメータを入力するだけで展開図を自動作図できます。
はい、UTEDITコマンドでブロックごとに再編集できます。設計変更があっても最初から作り直す必要はありません。
はい、起動時に描画単位（m / mm）を選択できます。縮尺も任意の整数値で設定可能です。
はい、7日間のトライアル期間中はいつでも解約可能です。トライアル期間中に解約された場合、料金は一切発生しません。
法人でのご利用や複数ライセンスが必要な場合は、お見積りフォームからお問い合わせください。ご利用人数に応じたボリューム割引もご用意しています。
